Aula nº11 - 20 Dezembro

Nesta aula continuou-se o exercício de autoCAD em relação à diferenciação de espessura de linhas apresentadas em plantas e cortes.

Para tal criaram-se novas layers onde se colocam as linhas de cota, as legendas relativas à planta, e outra para a criação de janelas para o layout. Nesta layer respectiva às janelas, clica-se na impressora de forma a definir que as linhas contidas nela não são impressas.

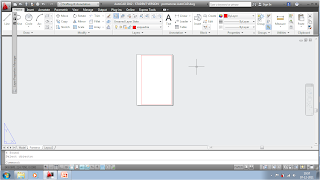

De seguida, fizeram-se alterações nas propriedades de impressão, usando o comando “Page Setup”, de forma a fazer coincidir as margens de impressão com as margens da folha A4.

Com comando “Mview” cria-se uma janela de observação do objecto. Nesta janela, pode ser definido aquilo que é observado e a sua escala, condicionando assim a informação visível. Congelando as layers através de VPFreeze. Desta forma define-se que apenas a informação relativa à planta1 é visível no layout.

 De forma a visualizar-se apenas a planta do objecto, usa-se o comando “Plan”.

Com comando “Zoom” definiu-se a escala do objecto em questão através da mudança 1000/50XP. Com o comando “DimStyle” criou-se um estilo de texto e suas dimensões para a escrita das legendas.

De novo com o comando “DimStyle” mas desta vez seleccionando a janela, definem-se o estilo das legendas e dos traços das cotas.

Com o comando “Dim” e seleccionando a opção Horizontal é possível criar a as linhas de cota com as dimensões horizontais do objecto.

No fim, com a opção "Plot" escolhe-se o plot style "acad.ctb" sendo possível criar depois um ficheiro DWF. Nesta zona é possível definir a cor em que são impressas as linhas de trabalho, assim como a sua espessura.

Aula nº10 - 14 Dezembro

Nesta aula, continuamos a realização do objecto em 3 dimensões definido na aula anterior.

Foram produzidas diferentes secções na figura de forma a poderem ser criadas duas plantas e dois cortes deste mesmo objecto.

Iniciou-se o exercício com a criação de 4 layers “planta1”, “planta2”, “corte1” e “corte2”.

Com o comando “Section”, seleccionando o opção XY e definindo a altura do corte como sendo 1,5 criou-se a planta1.

De novo usando o comando “Section” e usando a mesma opção XY, modificando apenas a altura para 4,5 criou-se a planta2.

De seguida de novo utilizando o comando “Section” mas esta vez definindo a opção YZ criou-se o corte1 passando pelo ponto médio da figura.

Repetindo os passos anteriores, mas com a opção ZX, passando também pelo midpoint da figura, criou-se o corte2.

De seguida, congelaram-se todas as layers, exceptuando a da “planta1”. E criaram-se duas novas layers que irão conter as “linhas de vista” e as “linhas projectadas”.

No menu das layers clicando na opção “linetipe”, pode-se modificar o tipo de linha utilizado no desenho de uma determinada layer.

Isto deve-se ao facto das linhas colocadas nas layers distintas serem sempre representadas de forma diferente.

Desta forma, definiu-se que as linhas colocadas na layer “linhas projectadas” deveriam ser representadas a traço interrompido, através da opção “hidden”.

Com o comando “LTScale” é possível modificar a expressão das linhas, permitindo a observação mais pormenorizada da separação entre os traços das linhas projectadas.

Com a opção “Plan” é possível a observação da figura em planta, facilitando o desenho da zona redonda que deve ser representada em planta. Com o comando “Polyline” é possível desenhar o contorno da zona circular, mas transmitindo o desenho para a mesma cota da planta1. De seguida, com o comando “SPLine” de forma a melhorar a representação das zonas arredondadas.

No final da aula, voltou-se a repetir o exercício de definição das escalas para o exercício a ser realizado sobre os detalhes arquitectónicos.

Aula nº9 - 7 de Dezembro

Nesta aula, durante a primeira parte, voltou a ser repetida a explicação de como colocar os desenhos à escala real do objecto, na segunda parte, realizou-se um exercício em 3 dimensões.

No exercício de escala do desenho, importou-se a imagem para a zona de trabalho numa layer chamada “imagem”. Criaram-se ainda mais duas layers para as linhas auxiliares “aux1” e “aux2”.

Com o comando “XLine” e a opção horizontal cria-se uma linha horizontal que coincida com uma presente na imagem. E com o comando “Offset” e usando operações de conversões (“ (+(* 3 0.305) (* 3 0.025))”) de medidas, cria-se uma outra linha horizontal à distancia real.

Com o comando “Scale” transforma-se a a imagem de forma a que a distância escolhida para a criação das linhas anteriores fique contida entre elas.

O mesmo é feito para os outros desenhos, pois os pormenores estão a uma escala diferente da do alçado do objecto que esta a ser estudado.

Com o comando “ViewPorts” é possível determinar vistas de zonas da imagem que depois tornarão a navegação entre estas vistas mais rápida e eficaz.

Após a mudança de escalas, foi ensinado como alterar algumas propriedades da folha que vai ser impressa, tais como alterar a posição da folha e retirar as margens de impressão.

De seguida, criaram-se as nossas próprias margens na folha, presentes numa nova layer “esquadria”. Estas margens foram criadas, mais uma vez, a partir do comando “XLine” e “Offset”. De forma a retirarem-se os excessos das linhas, que saem da zona de impressão da folha usou-se o comando “Erase” com a opção fence.

No fim, criaram-se duas janelas na zona de impressão de forma a representarem diferentes zonas da área de trabalho, o alçado e o pormenor. Estas janelas estão inseridas numa nova layer “janelas”. As janelas foram criadas a partir do comando “MView”.

De seguida, de forma a atribuir uma escala ao desenho na área de impressão, utilizou-se o comando “Zoom/xp” e efectuaram-se algumas operações de forma a traduzir a escala inglesa na escala europeia.

Na segunda parte da aula, realizou-se um exercício que não foi concluído, mas que terá relação com a mudança de espessura das linhas. Este exercício foi feito em 3 dimensões.

Com o comando “Box” criou-se um cubo com 10 unidades de lado. E com o comando “VP”, modificando os ângulos formados pelos eixos, foi possível observar o cubo de uma diferente perspectiva.

No interior do cubo, foi criada um aesfera, com o comando “Sphere” cujo centro se encontra no centro do quadrado e cujo raio é metade do lado, 5 unidades.

Mais uma vez, com o auxílio do comando “VPort” criaram-se de novo as janelas de observação de diferentes ângulos da figura.

Com os comandos “Shade” e “X-Ray” é possível atribuir matéria ao objecto, e mesmo assim observar o seu interior.

De seguida, com o comando “Cylinder” criou-se um cilindro com a base inserida no ponto 0,0  e altura -10 unidades.

Utilizando o comando “UCS”, modificou-se As direcções dos eixos de forma a poder-se construir outros cilindros com bases apoiadas noutros locais e diferentes direcções das alturas.

Com o comando “Subtract” subtraíram-se as figuras dos cilindros e da esfera ao cubo, criando uma nova figura.

A partir do comando “3DOrbit” e clicando no botão direito do rato e escolhendo a opção other navigation modes, é possível definir ao objecto um movimento continuo de forma a ser melhor observado.

Aula nº8 - 30 Novembro

Nesta aula continuou-se a resolução do exercício das cotas. Desta vez foi-nos ensinado com separar mais as linhas de chamada das cotas da figura em si a partir do comando "Dimstyle" usando a opção "offset from origin". Também foi ensinado a partir do comando "Dim" e usando a opção "angular" como descobrir as medidas de ângulos.

De forma a mudar-se os extremos da linha de medição do ângulo, mudando-os para setas, usou-se o comando "Properties" e fez-se todas as modificações necessárias.

De seguida, foi feita uma legenda a partir da figura a partir co comando "Dim" usando a opção "leader" onde também foram feitas algumas modificações de forma a obter o extremo como seta.

No final ainda se usou o comando "Pedit" de forma a transformar a linha da legenda numa "SPLine" de forma a ser modificada e arredondada a sua forma.

No segundo exercício realizado na aula, aprendemos a utilizar padrões e, no caso da sua inexistência, a sua criação.
Iniciou-se o exercício criando dois eixos ortogonais a partir do comando "XLine" e as opções "vertical" e "horizontal" seguindo a criação de uma circunferência cujo centro coincide com a intersecção dos dois eixos.

Criou-se uma nova layer com nome de padrões e começou-se a trabalhar nela.
Com o comando "Hatch" e usando a opção "settings" foi possível utilizar diferentes padrões nas diferentes fatias do circulo. tal como: o padrão "Solid", o padrão "Net" com 45º de ângulo e 0,01 de escala e o padrão "Arconc" com 0,001 de escala.

Para a criação de um padrão de raiz, usou-se o comando "SPLine" e o comando "Offset" de forma a copiar a linha anteriormente criada. De seguida selecionou-se a fatia onde o novo padrão se vai encontrar a partir do  comando "Boundary" e deslocou-se esse elemento sobre o padrão.

Com o comando "Trim" cortaram-se os excessos das linhas que saem da área definida pela fatia. as linhas que são demasiado curtas e que nao tocam na margem da área definida devem ser selecionadas e e aumentadas.

No fim usa-se o comando "Move" de forma a movimentar a fatia de novo para o seu lugar no círculo.

Aula nº7 - 23 Novembro

A aula iniciou-se com a informação de que devia ser publicada no blog a imagem com o pormenor escolhido do livro "Architect's Working" a ser reproduzido num exercício de AutoCAD.

Nesta aula foram feitos 3 exercícios distintos.
Primeiramente voltou-se a repetir o exercício das operações boleanas, mas desta vez com a colocação de legendas por baixo dos resultados.

Iniciámos com a criação de um quadrado usando o comando Rectang e definindo a diagonal a partir dos pontos 0,0 e 1,1.

De seguida com o comando Region, criamos uma região na forma.

Com o comando Array, rodamos a figura 45º mantendo como centro da rotação o ponto 0,0.

De seguida, copiamos 3 vezes ambas as figuras utilizando o comando Copy.

Depiois, em cada conjunto de figuras utilizei os comandos "Union", "Subtract" e "Intersect" em cada conjunto de quadrados, criando assim figuras diferentes resultantes da união, subtração ou interseção dos quadrados. Com o comando "DText" coloca-se a legendas por baixo de uma das figuras, podendo ser usado o comando "Copy" para se copiar a legenda e a colocar por baixo das outras figuras.


Após este exercício, iniciou-se um outro onde aprendemos a criar diferentes estilos de texto para a sua utilização em legendas.
Com o comando "_Style" abre um quadro em que se pode mudar o tipo de letra e outras propriedades do texto. Deste modo criou-se diferentes estilos de texto para serem usados nas legendas. No primeiro estilo (Patricia), apenas se mudou o tipo de letra, no segundo estilo (Patricia_2), modificou-se o factor de espaçamento entre os caracteres, no terceiro estilo (Patricia_3), modificou-se a altura dos caracteres. Com o comando "DText" escreve-se uma legenda e a partir daí pode-se escolher o estilo com o qual o texto é escrito.

O terceiro exercício feito em aula consistiu na criação de um polígono e descrição das suas medidas, tanto verticais como horizontais como oblíquas.
Com o comando "Polygon" criou-se um pentágono.

 Com o comando "Dim" e seleccionando a opção Horizontal, podem-se medir distancias horizontais entre dois pontos, mesmo que não se encontrem lineares.

De forma a definir-se as dimensões dos números e das setas das medidas usa-se o comando "DimStyle".

Com o comando "Dim" e selecionando a opção "al i" pode-se descobrir o comprimento de linhas oblíquas. se se selecionar a opção "vertical" descobrem-se as medidas verticais entre dois pontos.

se nalgum caso a medida esteja demasiado comprida, usa-se o comando "Trim" e a opção "Crossing" de forma a que a medida seja cortada na zona onde está a cruzar com outra linha definida pelo utilizador.

Novamente usando o comando "DimStyle", pode-se definir o grau de precisão das medidas e mudar os símbolos e as setas.
