Aula nº8 - 30 Novembro

Nesta aula continuou-se a resolução do exercício das cotas. Desta vez foi-nos ensinado com separar mais as linhas de chamada das cotas da figura em si a partir do comando "Dimstyle" usando a opção "offset from origin". Também foi ensinado a partir do comando "Dim" e usando a opção "angular" como descobrir as medidas de ângulos.

De forma a mudar-se os extremos da linha de medição do ângulo, mudando-os para setas, usou-se o comando "Properties" e fez-se todas as modificações necessárias.

De seguida, foi feita uma legenda a partir da figura a partir co comando "Dim" usando a opção "leader" onde também foram feitas algumas modificações de forma a obter o extremo como seta.

No final ainda se usou o comando "Pedit" de forma a transformar a linha da legenda numa "SPLine" de forma a ser modificada e arredondada a sua forma.

No segundo exercício realizado na aula, aprendemos a utilizar padrões e, no caso da sua inexistência, a sua criação.
Iniciou-se o exercício criando dois eixos ortogonais a partir do comando "XLine" e as opções "vertical" e "horizontal" seguindo a criação de uma circunferência cujo centro coincide com a intersecção dos dois eixos.

Criou-se uma nova layer com nome de padrões e começou-se a trabalhar nela.
Com o comando "Hatch" e usando a opção "settings" foi possível utilizar diferentes padrões nas diferentes fatias do circulo. tal como: o padrão "Solid", o padrão "Net" com 45º de ângulo e 0,01 de escala e o padrão "Arconc" com 0,001 de escala.

Para a criação de um padrão de raiz, usou-se o comando "SPLine" e o comando "Offset" de forma a copiar a linha anteriormente criada. De seguida selecionou-se a fatia onde o novo padrão se vai encontrar a partir do  comando "Boundary" e deslocou-se esse elemento sobre o padrão.

Com o comando "Trim" cortaram-se os excessos das linhas que saem da área definida pela fatia. as linhas que são demasiado curtas e que nao tocam na margem da área definida devem ser selecionadas e e aumentadas.

No fim usa-se o comando "Move" de forma a movimentar a fatia de novo para o seu lugar no círculo.

Aula nº7 - 23 Novembro

A aula iniciou-se com a informação de que devia ser publicada no blog a imagem com o pormenor escolhido do livro "Architect's Working" a ser reproduzido num exercício de AutoCAD.

Nesta aula foram feitos 3 exercícios distintos.
Primeiramente voltou-se a repetir o exercício das operações boleanas, mas desta vez com a colocação de legendas por baixo dos resultados.

Iniciámos com a criação de um quadrado usando o comando Rectang e definindo a diagonal a partir dos pontos 0,0 e 1,1.

De seguida com o comando Region, criamos uma região na forma.

Com o comando Array, rodamos a figura 45º mantendo como centro da rotação o ponto 0,0.

De seguida, copiamos 3 vezes ambas as figuras utilizando o comando Copy.

Depiois, em cada conjunto de figuras utilizei os comandos "Union", "Subtract" e "Intersect" em cada conjunto de quadrados, criando assim figuras diferentes resultantes da união, subtração ou interseção dos quadrados. Com o comando "DText" coloca-se a legendas por baixo de uma das figuras, podendo ser usado o comando "Copy" para se copiar a legenda e a colocar por baixo das outras figuras.


Após este exercício, iniciou-se um outro onde aprendemos a criar diferentes estilos de texto para a sua utilização em legendas.
Com o comando "_Style" abre um quadro em que se pode mudar o tipo de letra e outras propriedades do texto. Deste modo criou-se diferentes estilos de texto para serem usados nas legendas. No primeiro estilo (Patricia), apenas se mudou o tipo de letra, no segundo estilo (Patricia_2), modificou-se o factor de espaçamento entre os caracteres, no terceiro estilo (Patricia_3), modificou-se a altura dos caracteres. Com o comando "DText" escreve-se uma legenda e a partir daí pode-se escolher o estilo com o qual o texto é escrito.

O terceiro exercício feito em aula consistiu na criação de um polígono e descrição das suas medidas, tanto verticais como horizontais como oblíquas.
Com o comando "Polygon" criou-se um pentágono.

 Com o comando "Dim" e seleccionando a opção Horizontal, podem-se medir distancias horizontais entre dois pontos, mesmo que não se encontrem lineares.

De forma a definir-se as dimensões dos números e das setas das medidas usa-se o comando "DimStyle".

Com o comando "Dim" e selecionando a opção "al i" pode-se descobrir o comprimento de linhas oblíquas. se se selecionar a opção "vertical" descobrem-se as medidas verticais entre dois pontos.

se nalgum caso a medida esteja demasiado comprida, usa-se o comando "Trim" e a opção "Crossing" de forma a que a medida seja cortada na zona onde está a cruzar com outra linha definida pelo utilizador.

Novamente usando o comando "DimStyle", pode-se definir o grau de precisão das medidas e mudar os símbolos e as setas.

Aula nº6 - 16 Novembro

Esta aula foi dividida em duas partes, na primeira criou-se um tabuleiro de xadrez na segunda parte foi ensinado como fazer a união, subtração e interseção de figuras.

A construção do tabuleiro, iniciou-se com a criação de um quadrado na layer especifica para as peças brancas, através do comando Solid.

De forma a criar a primeira linha do tabuleiro, utiliza-se o comando Array, com a definição em rectângulo, seleciona-se o quadrado, definem-se 4 colunas e 1 linha.

Para a segunda linha usa-se o comando Copy, seleciona-se todos os quadrados e usa-se a diagonal de um quadrado como vector de deslocamento das figuras.

Para se criarem as linhas que faltam, volta-se a usar o comando Array mas desta vez em vez de se definirem colunas, definem-se mais 4 linhas.

De forma a criar as peças pretas, usa-se o comando Mirror. Este comando irá criar um segundo conjunto de quadrados que irão ocupar as partes vazias do primeiro conjunto.

De forma a mudar este novo conjunto de layer, seleciona-se e depois usa-se o comando CHProp e define-se a nova layer. Desta forma, o objecto movimenta-se de uma layer para a outra.

De forma a dar mais enfase às peças pretas, criou-se uma espessura nesta layer utilizando o comando CHProp mas selecionado Thickness. Após esta operação, usou-se o comando Shade de forma a dar matéria ao objecto e o comando View Point (X=215º e XY=35º) para se poder ver o tabuleiro em perspectiva.

Na segunda parte da aula iniciou-se um exercício cujo objectivo era intersectar, subtrair e unir figuras geométricas.
Iniciou-se com a criação de um quadrado com o comando Rectang onde apenas definimos os pontos de uma das diagonais e é automaticamente criado o quadrado. De seguida usa-se o comando Region de forma a definir a área da figura criada.

De forma a criar-se o novo quadrado usou-se o comando Array, mas desta vez com a definição em polar e criando uma rotação em 45º.

De seguida, usa-se o comando Union de forma a unir ambas as figuras numa só.

Após a layer da união ser congelada, cria-se um novo quadrado, volta-se a usar o comando Array, mas desta vez para -10º.

De novo com o comando Region define-se as figuras e usa-se o comando Subtract de forma a subtrair um quadrado ao outro.

Voltou-se a fazer os mesmos passos que se fizeram para a subtração, mas no final usou-se o comando Intersect de forma a intersectar as duas figuras.

aula nº5 - 9 Novembro

Aula dada por Sara Garcia.

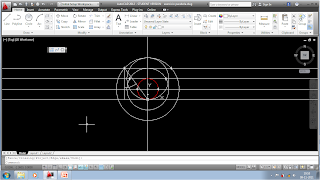

Nesta aula, aprendemos a criar uma parábola a partir do AutoCAD. No inicio criou-se um eixo ortogonal utilizando o comando XL definindo assim se as linhas são verticais ou horizontais e até mesmo o local onde se intersectam. De seguida definiram-se alguns pontos importantes para a criação da parábola. de forma a ficarem assinalados nos eixos, utiliza-se o comando PDMode.

 Depois, com o comando Offset é possível definir a distância entre as linhas horizontais paralelas ao eixo que vão ser criadas, podendo elas ser puxadas para cima a partir do próprio eixo.

Com o comando circle criaram-se vários círculos, cujas intersecções com as linhas horizontais definem os pontos principais por onde a parábola irá passar.

 De forma a desenhar as tangentes aos pontos mais elevados da parábola, liga-se um destes pontos (apenas é necessário fazer-se a 1) ao ponto de intersecção entre os eixos iniciais, cria-se um círculo com centro na recta horizontal mais elevada e com raio de comprimento até ao Midpoint da linha que une o centro ao ponto (0;0). Com o comando Trim, corta-se o excedente do círculo.

De forma a descobrir-se a direção específica da tangente, une-se o Midpoint do arco de circunferência até à interseção dos dois raios da antiga circunferência. Com o comando Extend, prolonga-se essa recta que contém a direção da tangente até intersectar com a linha horizontal mais elevada. Após esta operação, é utilizado o comando Mirror de forma a reproduzir todas etas acções mas do lado oposto do eixo vertical.

Para a criação da parábola, é utilizado o comando SPLine selecionando os pontos por onde esta irá passar. E com o comando RevSurf podem-se definir mais parábolas, rodando-a em torno de um eixo criando uma espécie de taça. Neste mesmo comando pode ser definido o número de parábolas que irão ser criadas durante a rotação.

De forma a dar materialidade à figura usa-se o comando Shade. Também é possível manipular o objecto de forma a vê-lo em 3D e de diferentes ângulos com o comando Orbit.

Aula nº4 - 2 Novembro

Preenchimento da figura do quadrado

Observação das figuras através de perspectiva axonométrica

Escolha do tamanho da folha onde a imagem será impressa e da escala da imagem

Escolha de imagens que aparecerão nas diferentes janelas

Nesta aula continuamos o exercício de AutoCAD onde aprendemos a preencher as figuras com cores e a observa-las em axonometria. Mais tarde aprendemos a preparar o documento para ser impresso, onde aprendemos a definir a escala das figuras, o tamanho da folha, e a criar diferentes janelas onde se podem observar as diferentes figuras.
No final ainda fizemos um breve abordagem a como deverá ser feito o exercício das bandas desenhadas.
